Vad gör Schneider ILM1003P01A0000 till en praktisk lösning för krävande servoapplikationer?

Artikelsammanfattning

Modern automatiserad utrustning kräver ofta exakt positionering, kompakt maskinkonstruktion, pålitlig återkoppling och förenklad driftsättning. DeSchneider ILM1003P01A0000tillgodoser dessa krav genom att kombinera motor- och servodrivningsfunktionerna till en integrerad fältmonterad enhet. Denna arkitektur kan minska mängden utrustning som traditionellt installeras inuti ett styrskåp samtidigt som den stöder modulära maskinkoncept.

Den här artikeln förklarar de viktigaste egenskaperna hos ILM1003P01A0000, hur dess integrerade arkitektur fungerar, var den kan vara användbar, vilka specifikationer ingenjörer bör verifiera och vilka inköpsöverväganden som spelar roll när de köper en befintlig eller ersättningsenhet. Den förklarar också varför exakt modellidentifiering är viktig före installation.

Innehållsförteckning

1. Vad är Schneider ILM1003P01A0000?
2. Hur fungerar dess integrerade servoarkitektur?
3. Vilka är de viktigaste specifikationerna?
4. Hur fungerar motorn i rörelseapplikationer?
5. Var kan ILM1003P01A0000 användas?
6. Varför är en integrerad servodesign värdefull?
7. Vad bör ingenjörer kontrollera före installation?
8. Vad är viktigt när man köper eller byter ut den här modellen?
9. Hur kan användare förbättra tillförlitligheten på lång sikt?
10. Vanliga frågor
11. Slutliga tankar

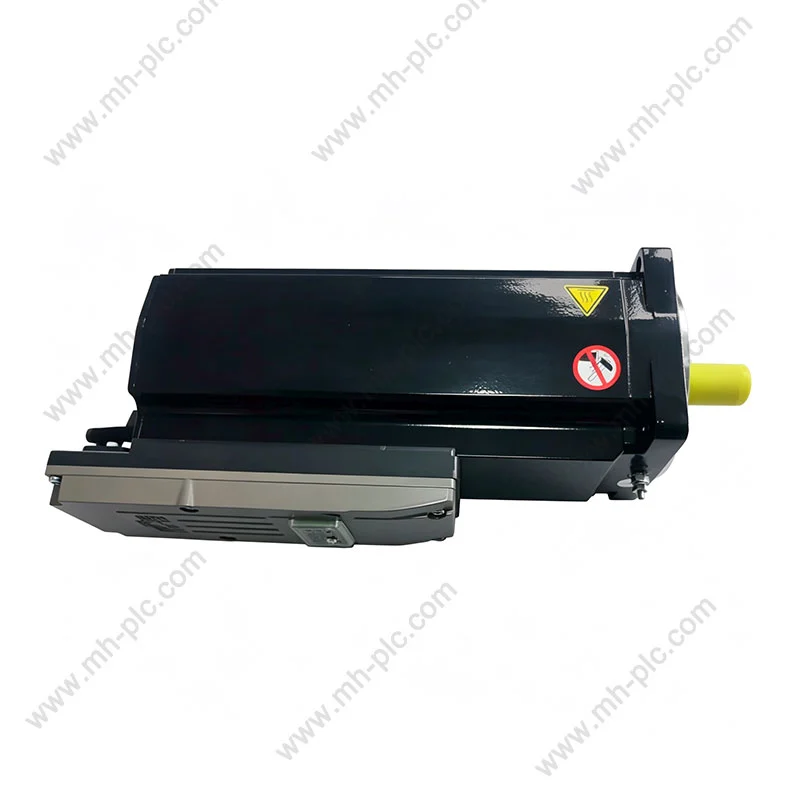

Vad är Schneider ILM1003P01A0000?

Schneider ILM1003P01A0000 är en integrerad servomotor från Lexium 62 ILM-familjen. Till skillnad från ett konventionellt servoarrangemang där motor- och drivelektroniken är installerade som separata komponenter, kombinerar en integrerad ILM-enhet elektroniken för rörelsekontroll med motorenheten.

Schneider Electric identifierar modellen som en integrerad servomotor med en100 mm fläns, 5,8 Nm stall vridmoment, 3000 rpm hastighet, slät axel, SinCos single-turn 128 feedback och ingen broms. Modellen är förknippad med distribuerade servoarkitekturer avsedda att flytta drivelektroniken närmare motorn och maskinmodulen.

Denna distinktion är viktig för ingenjörer som byter ut en befintlig komponent. ILM1003P01A0000 är inte bara en generisk 1,1 kW AC-motor. Dess återkopplingskonfiguration, integrerade drivenhetsarkitektur, mekaniska dimensioner, kommunikationskrav och elektriska egenskaper måste alla matcha maskinen.

Hur fungerar dess integrerade servoarkitektur?

Huvudkonceptet bakom en integrerad servo är decentralisering. Traditionella rörelsesystem placerar ofta servoförstärkare inuti ett styrskåp och ansluter dem till motorer via ström- och återkopplingskablar. En integrerad servo överför viktig drivelektronik till enheten på motorsidan.

Detta tillvägagångssätt kan vara särskilt användbart för maskiner konstruerade av oberoende moduler. Varje rörelsemodul kan innehålla sin egen servomotor och tillhörande elektronik, medan maskinarkitekturen sköter kommunikation och kraftfördelning genom lämpliga anslutningar.

• Motor- och drivintegration:minskar behovet av att behandla motor och förstärkare som helt separata enheter.
• Distribuerad installation:gör att rörelsekontrollkomponenter kan placeras närmare den mekaniska axeln.
• Modulär maskinkonstruktion:stöder utrustning gjord av repeterbara rörelsemoduler.
• Minskat skåpberoende:kan hjälpa ingenjörer att optimera styrskåpsutrymmet.
• Feedbackintegration:kodarkonfigurationen är en del av den specificerade motorenheten snarare än en oberoende extern komponent.

Resultatet är en annan maskindesignfilosofi: istället för att koncentrera varje rörelsekomponent i ett centralt skåp, är utvalda kontrollfunktioner fördelade i hela maskinen.

Vilka är de viktigaste specifikationerna?

Att förstå modellnumret enbart är inte tillräckligt för säker ersättning. Följande specifikationer ger en användbar teknisk utgångspunkt för ingenjörer som utvärderar ILM1003P01A0000.

Oberoende distributörsdata identifierar också enheten som en AC-servomotor med en absolut givare, cirka 1,1 kW aktiv effekt, IP54-skydd och en 100 × 100 mm monteringskonfiguration. Dessa detaljer ska alltid krysskontrolleras mot den tillämpliga tekniska dokumentationen för den exakta maskinen och regionala versionen.

Hur fungerar motorn i rörelseapplikationer?

En servomotor väljs inte bara efter hästkrafter eller nominellt vridmoment. Dess förmåga att accelerera, bromsa, bibehålla position, svara på kommandon och arbeta upprepade gånger under växlande belastning är lika viktig.

Med en nominell hastighet på 3000 rpm och cirka 3,5 Nm nominellt vridmoment, passar ILM1003P01A0000 rörelseapplikationer som kräver kontrollerad rotationsrörelse snarare än enkel drift med konstant hastighet. Dess integrerade återkopplingssystem tillåter styrarkitekturen att övervaka rotorns position och stödja rörelsekontroll med sluten slinga.

Det cirka 5,8 Nm stallvridmomentet är särskilt relevant vid utvärdering av acceleration och tillfälliga belastningsförhållanden. Ingenjörer bör dock inte behandla stallvridmoment som en kontinuerlig driftklassificering. Faktiska lastberäkningar bör ta hänsyn till acceleration, arbetscykel, tröghet, växellåda, friktion, maskinorientering, omgivningsförhållanden och hela drivsystemet.

Var kan ILM1003P01A0000 användas?

Den integrerade arkitekturen gör denna typ av servo särskilt attraktiv för automatiserade maskiner där flera axlar, kompakta layouter och modulär konstruktion är viktiga.

Applikationslämplighet bör alltid fastställas utifrån de faktiska axelkraven. En modell som är mekaniskt kompatibel kan fortfarande vara olämplig om det elektriska gränssnittet, kommunikationsarkitekturen, belastningsprofilen eller återkopplingskraven skiljer sig åt.

Varför är en integrerad servodesign värdefull?

Den största fördelen med en integrerad servo är inte bara att två komponenter kombineras. Den större fördelen är möjligheten att ändra hur en maskin är fysiskt utformad.

1. Mer flexibel maskinarkitektur:Distribuerade servokomponenter kan hjälpa maskinbyggare att organisera rörelsesystem kring individuella maskinmoduler.
2. Potentiella besparingar av skåputrymme:Att flytta drivelektroniken bort från centralskåpet kan frigöra utrymme för PLC:er, säkerhetsutrustning, kraftdistribution och andra komponenter.
3. Minskad traditionell motordrivningsseparation:Motorn och drivenheten levereras som en integrerad enhet, vilket förenklar vissa utrustningskonfigurationer.
4. Lämplig för fleraxliga system:Distribuerad rörelsearkitektur kan vara särskilt attraktiv när en maskin innehåller många servoaxlar.
5. Modulär teknik:Maskinbyggare kan designa repeterbara rörelsemoduler runt definierade servoenheter.

Dessa fördelar är mest värdefulla när maskinen har designats kring distribuerad rörelse från början. Att eftermontera en integrerad servo i ett konventionellt system utan att kontrollera kommunikation, kraftdistribution, kylning, kablage och mjukvarukrav kan skapa onödiga driftsättningsproblem.

Vad bör ingenjörer kontrollera före installation?

Korrekt identifiering av artikelnummer är det första steget, men det är inte det sista steget. Innan ILM1003P01A0000 installeras bör ingenjörer och underhållsteam verifiera följande punkter.

• Exakt artikelnummer:Bekräfta varje tecken i ILM1003P01A0000.
• Mekaniska mått:Verifiera fläns, axel, monteringshål, koppling och installationsavstånd.
• Bromskrav:Denna modell är specificerad utan broms, så vertikala eller gravitationsbelastade axlar kräver särskild uppmärksamhet.
• Feedback konfiguration:Bekräfta SinCos enkelvarvs kodararrangemang och maskinkontrollkompatibilitet.
• Kommunikationssystem:Kontrollera nödvändig nätverks- och styrenhetsarkitektur.
• Elektriska krav:Verifiera spänning, ström, kabelarrangemang och effektkrav på systemnivå.
• Miljöförhållanden:Kontrollera kapslingens skydd, temperatur, fuktighet, damm, vibrationer och installationsmiljö.
• Lastberäkning:Bekräfta kontinuerligt vridmoment, toppvridmoment, acceleration, tröghet och arbetscykel.
• Programvarukompatibilitet:Bekräfta att den befintliga programvaran och konfigurationen för rörelsekontroll kan stödja den avsedda enheten.

Vad är viktigt när man köper eller byter ut den här modellen?

För underhållsteam är en av de största utmaningarna med etablerade industriella automationsprodukter att få fram den exakta komponenten när en maskin har varit i drift i många år.

Schneider Electrics regionala sidor tillhandahåller för närvarande olika livscykelinformation för denna referens. En officiell regional sida anger att ILM1003P01A0000 avbröts i februari 2023 och inte hade någon direkt ersättning listad, medan en annan regional sida rapporterar att standardtjänsten upphör i september 2025. Detta innebär att köpare inte bör anta att en onlinelistning automatiskt representerar aktuell fabrikstillgänglighet.

När du köper en enhet för underhåll eller maskinrestaurering bör du tänka på:

En pålitlig leverantör av industrikomponenter bör kunna tillhandahålla tydlig produktidentifikation, skickinformation, teknisk dokumentation där sådan finns och transparent kommunikation om lagerstatus.

Hur kan användare förbättra tillförlitligheten på lång sikt?

Servots tillförlitlighet beror på mycket mer än själva motorn. Mekanisk inriktning, kabeldragning, miljöförhållanden, styrenhetskonfiguration och termisk hantering påverkar alla livslängden.

• Håll monteringsytorna rena och korrekt inriktade.
• Undvik alltför stora radiella eller axiella belastningar på axeln.
• Inspektera kontakter och kablar under planerat underhåll.
• Förhindra onödiga vibrationer och mekaniska stötar.
• Bekräfta att driftstemperaturerna håller sig inom tillämpliga specifikationer.
• Övervaka ovanligt ljud, vibrationer, temperatur- eller positionsfel.
• Upprätthåll noggranna register över servoparametrar och maskinkonfiguration.
• Håll ersättningskomponenter korrekt identifierade och spårbara.

När en servo byts ut bör driftsättningen omfatta mer än att bara driva maskinen. Återkopplingsidentifiering, motorparametrar, riktning, gränser, acceleration, retardation, mekanisk belastning och säkerhetsfunktioner bör alla kontrolleras enligt maskintillverkarens procedurer.

Vanliga frågor

Slutliga tankar

DeSchneider ILM1003P01A0000representerar en distribuerad rörelsestyrning där servomotorn och drivfunktionerna är integrerade i en kompakt enhet på maskinsidan. Dess 100 mm fläns, cirka 3,5 Nm nominellt vridmoment, 5,8 Nm stallvridmoment, 3000 rpm varvtal, slät axel, SinCos enkelvarvs-återkoppling och bromsfria konfiguration gör att exakt matchning av specifikationerna är avgörande när man utvärderar komponenten för en befintlig maskin.

För maskinbyggare kan den integrerade arkitekturen erbjuda betydelsefulla fördelar i modulär utrustningsdesign och styrskåpsorganisation. För underhållsteam kan dock den viktigaste frågan vara att köpa rätt originalkomponent och verifiera dess livscykelstatus. Officiell regional information indikerar att modellen har genomgått livscykelförändringar, så inköpsbeslut bör inkludera produktens skick, dokumentation, kompatibilitet och framtida underhållsplanering.

Dongguan Nancheng Mao Hui Machinery Equipment Trading Co., Ltd. kan stödja kunder som letar efter industriella automationskomponenter genom att hjälpa till att verifiera modellnummer, tekniska krav, produktskick och inköpsdetaljer. Om du underhåller utrustning som använder Schneider ILM1003P01A0000, kan tillhandahållande av fullständigt artikelnummer och maskinkrav göra inköpsprocessen mer exakt och effektiv.
