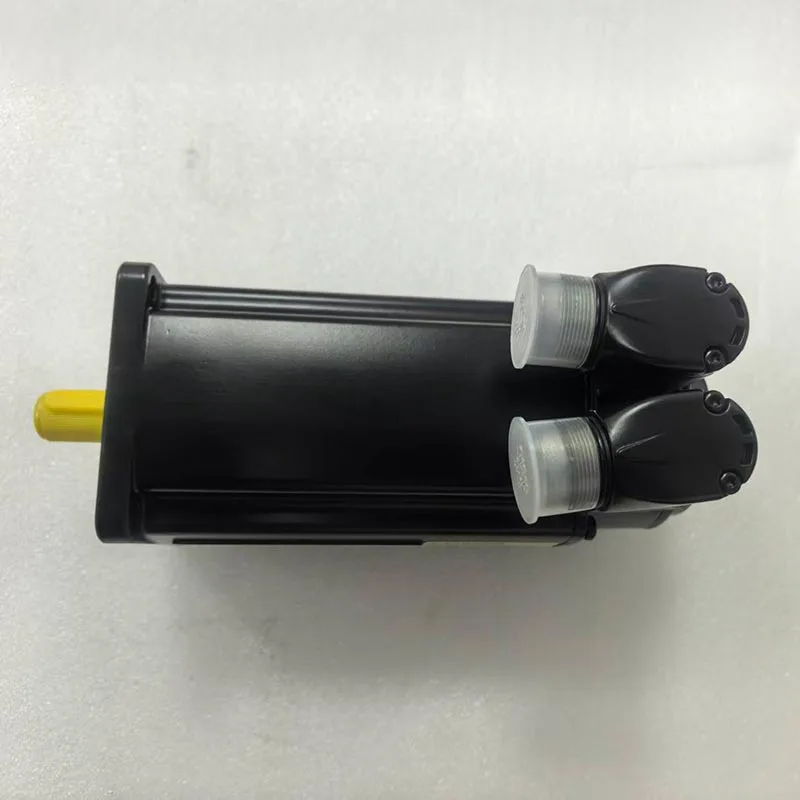

Vad bör köpare veta innan de väljer Schneiders servosystem?

Schneider Servosystem anses allmänt när en maskin kräver kontrollerad positionering, koordinerad rörelse, repeterbar hastighetsreglering och pålitlig kommunikation mellan rörelsekomponenter. För köpare, systemintegratörer, underhållsteam och automationsingenjörer innebär valet av rätt servoutrustning mer än att identifiera en drivenhet eller motor med namn. Applikationen, belastningsprofilen, styrarkitekturen, återkopplingsmetoden, elektriska krav, kommunikationsnätverket och kompatibiliteten med befintlig utrustning påverkar alla en konfigurations lämplighet.

Den här guiden förklarar de huvudsakliga övervägandena vid inköp av servodrivenheter, servomotorer, tillbehör och relaterade rörelsekontrollkomponenter. Den fokuserar på praktiskt urval, kompatibilitet, teknisk dokumentation, ersättningskrav, systemintegration och leverantörsutvärdering snarare än tillverkningsprocesser eller fabrikstillverkning.

Förstå servosystemens roll

Inom industriell automation används servoutrustning när vanlig motorvarvtalsreglering inte räcker för att tillfredsställa den erforderliga nivån av rörelsekontroll. Ett servosystem kombinerar normalt en servomotor, servodrivning, återkopplingsenhet, styrsystem, strömanslutningar och kommunikationsgränssnitt. Tillsammans tillåter dessa komponenter en maskinstyrning att styra rörelse medan frekvensomriktaren kontinuerligt styr motorn enligt de nödvändiga driftsförhållandena.

Den viktigaste skillnaden är servostyrningens slutna krets. Istället för att helt enkelt tillföra ström till en motor och förvänta sig en förutbestämd drifthastighet, använder systemet återkoppling för att övervaka motorns faktiska tillstånd. Styrenheten och drivenheten kan sedan reagera på förändringar i position, hastighet, vridmoment eller belastning.

Detta tillvägagångssätt är särskilt användbart när en maskin kräver exakt positionering eller synkroniserad rörelse. Förpackningsutrustning, robotmekanismer, materialhanteringssystem, tryckmaskiner, elektronisk monteringsutrustning, verktygsmaskiner och andra automatiserade produktionssystem kan alla innehålla servostyrda axlar.

Varför rörelsekontroll med sluten slinga är viktig

Rörelsenoggrannheten bestäms inte enbart av motorn. Den mekaniska strukturen, lasten, transmissionsmekanismen, kodaren, drivinställningarna, styrenheten och driftsprofilen påverkar alla slutresultatet. En tekniskt kraftfull motor kan fortfarande producera otillfredsställande maskinbeteende om den är felaktigt dimensionerad eller dåligt matchad med resten av systemet.

Av denna anledning bör ett servosystem ses som en koordinerad grupp av komponenter snarare än som en isolerad produkt. När köpare köper ersättningsutrustning eller planerar en ny rörelseaxel, bör köpare överväga hela den elektriska och mekaniska miljön.

• Positionskontroll:Användbart när maskinen måste flytta en axel till definierade positioner upprepade gånger.
• Hastighetskontroll:Lämplig när man upprätthåller en kontrollerad rotationshastighet är ett primärt krav.
• Momentkontroll:Relevant när applikationen är starkt beroende av kontrollerat motorvridmoment.
• Synkroniserad rörelse:Viktigt för maskiner där flera axlar måste arbeta enligt en samordnad rörelseprofil.
• Feedback-baserad korrigering:Tillåter kontrollsystemet att jämföra beordrade och faktiska rörelseförhållanden.

Det praktiska värdet av servoteknik kommer därför från samspelet mellan elektrisk styrning och mekanisk rörelse. Köpare bör undvika att välja utrustning enbart genom att jämföra motoreffekt eller drivström. Dessa specifikationer är viktiga, men de representerar bara en del av urvalsprocessen.

Vad bör kontrolleras före urval?

En pålitlig inköpsprocess börjar med ansökan snarare än produktkatalogen. Innan en lämplig servodrivning eller motor identifieras bör den nödvändiga rörelsen beskrivas i mätbara termer. Även en enkel beskrivning av maskinen kan ge värdefull information i kombination med elektriska och mekaniska data.

Börja med maskinaxeln

Varje servoaxel bör betraktas separat. En maskin kan innehålla flera axlar med helt olika krav. En positioneringsaxel med hög hastighet kan till exempel kräva andra egenskaper än en lyftaxel för tung last även när båda maskinerna använder samma kontrollplattform.

De första frågorna bör innehålla följande:

• Vad rör sig axeln?
• Vad är den ungefärliga belastningen eller den reflekterade trögheten?
• Vad är det nödvändiga färdavståndet eller rotationsområdet?
• Vilken maxhastighet krävs?
• Hur snabbt måste axeln accelerera och bromsa?
• Hur ofta upprepar maskinen rörelsen?
• Är kontinuerligt vridmoment eller toppvridmoment viktigare?
• Vilken återkopplingsenhet är installerad eller krävs för närvarande?

Elektriska tillstånd bör verifieras tidigt

Elektrisk kompatibilitet är en av de viktigaste kontrollerna när man väljer industriell rörelseutrustning. En frekvensomriktare måste vara lämplig för de tillgängliga matningsförhållandena och motorn måste vara kompatibel med den valda frekvensomriktaren. Märkspänning, faskonfiguration, frekvens, ström, styreffekt och skyddskrav bör alla beaktas.

För ersättningstillämpningar är den ursprungliga namnskylten ofta den snabbaste källan till användbar information. Modellnummer, märkspänning, märkström, motoreffekt, kodarinformation och andra identifierare kan hjälpa till att fastställa den ursprungliga konfigurationen.

Miljöförhållanden är också relevanta

Industriell servoutrustning kan fungera i miljöer som varierar avsevärt. Temperatur, luftfuktighet, damm, vibrationer, installationsorientering, skåpförhållanden och kylarrangemang kan påverka en komponents lämplighet.

Till exempel har en servodrivenhet installerad inuti ett korrekt ventilerat elskåp andra termiska förhållanden än utrustning monterad i en kompakt kapsling nära en värmealstrande process. På liknande sätt kan en axel som utsätts för vibrationer kräva mer uppmärksamhet vid mekanisk installation och kabeldragning.

Servodrift och motormatchning

En av de viktigaste aspekterna av servosurcing är att matcha frekvensomriktaren och motorn korrekt. De två komponenterna är designade för att fungera som ett kontrollerat par, och den korrekta kombinationen beror på elektriska märkvärden, motoregenskaper, feedback, kommunikation och applikationskrav.

I många industrisystem känner köpare redan till ena sidan av kombinationen. Ett underhållsteam kan ha en trasig motor men en fungerande drivenhet, medan ett annat projekt kan kräva en ersättningsdrivenhet för en befintlig motor. I båda situationerna bör den befintliga modellinformationen granskas noggrant innan du väljer en ersättare.

Nyckelmatchningsparametrar

Varför modellnummer behöver noggrann tolkning

Modellnummer för industriell automation kan innehålla information om märkeffekter, ramstorlekar, återkopplingskonfigurationer, spänningsklasser, skyddsfunktioner eller andra variationer. Ett enda tecken kan ibland skilja mellan två produkter som ser likadana ut men som inte är utbytbara.

Av denna anledning bör köpare ange det fullständiga modellnumret när det är möjligt. En förkortad modellbeskrivning kan räcka för en allmän förfrågan, men den kanske inte räcker för korrekt teknisk verifiering.

När en leverantör får det fullständiga modellnumret blir det lättare att jämföra den efterfrågade komponenten med tillgänglig produktinformation och identifiera om ytterligare detaljer behövs. Detta är särskilt viktigt vid inköp av utgått, äldre eller applikationsspecifik utrustning.

Tillbehör ska inte behandlas som en eftertanke

En servomotor kan kräva dedikerade kablar, kontakter, återkopplingsanslutningar, bromskomponenter, monteringstillbehör eller andra kompatibla föremål beroende på systemet. Att byta ut motorn utan att kontrollera dessa stödjande komponenter kan skapa installationssvårigheter.

Samma princip gäller för servodrivningar. En frekvensomriktare kan vara tekniskt lämplig när det gäller kapacitet men kräver ändå särskilda kommunikations- eller anslutningstillbehör för att fungera korrekt i det befintliga skåpet.

Applikationskrav och rörelseprofiler

Servovalet blir mycket mer exakt när den faktiska rörelseprofilen förstås. En motor som fungerar bra i en maskin kanske inte är det lämpliga valet för en annan maskin med samma nominella belastning men olika acceleration, retardation, arbetscykel eller positioneringskrav.

Hastigheten är bara en del av ekvationen

Maximal hastighet är lätt att identifiera, men den bör inte övervägas oberoende. En maskin kan arbeta med en måttlig medelhastighet samtidigt som den kräver mycket snabb acceleration och frekventa riktningsändringar. En sådan profil kan skapa höga krav på toppvridmoment.

Omvänt kan en annan maskin arbeta kontinuerligt med en relativt jämn hastighet och lägga större vikt vid termisk prestanda och kontinuerligt vridmoment.

När man diskuterar en applikation med en leverantör är det därför användbart att beskriva hela rörelsesekvensen snarare än att bara ange önskat varvtal.

Acceleration och retardation

Accelerationen avgör hur snabbt systemet måste föra lasten från en hastighet till en annan. Retardation avgör hur snabbt systemet måste ta bort kinetisk energi. Båda kan påverka vridmomentkrav och körbeteende.

Frekvent acceleration och retardation kan också påverka regenerativa förhållanden. Under retardation kan energi återvända genom motorn och drivsystemet. Den faktiska hanteringsmetoden beror på frekvensomriktarens arkitektur och applikationsdesign.

Belastningströghet och mekanisk transmission

Belastningströghet är särskilt viktig för positioneringsapplikationer. Motorn kanske inte direkt driver lasten. Växellådor, remmar, skruvar, kopplingar, remskivor och andra transmissionselement kan förändra den effektiva trögheten som ses av motorn.

En korrekt utvärdering tar därför hänsyn till den mekaniska transmissionen snarare än att bara uppskatta vikten av det rörliga föremålet.

• Direktdriven rörelse:Motorn är nära kopplad till lasten, vilket gör mekaniska egenskaper direkt relevanta för motorval.
• Kulskruvsystem:Roterande motorrörelse omvandlas till linjär rörelse, vilket kräver hänsyn till skruvstigning och mekanisk effektivitet.
• Remdrivna axlar:Remskivors dimensioner, remspänning, rörlig massa och acceleration påverkar det erforderliga vridmomentet.
• Kugghjulsdrivna mekanismer:Utväxling påverkar reflekterad tröghet, hastighet och tillgängligt vridmoment vid belastningen.

Positioneringsnoggrannhet kontra repeterbarhet

Noggrannhet och repeterbarhet är relaterade men olika begrepp. Noggrannhet avser hur nära den faktiska positionen motsvarar den beordrade positionen. Repeterbarhet handlar om hur konsekvent systemet återgår till samma position.

Mekaniskt spel, efterlevnad, termisk expansion, kodarupplösning, inställning, vibrationer och maskinstruktur kan alla påverka det slutliga positioneringsresultatet. Att välja en servomotor med högre specifikation eliminerar inte automatiskt mekaniska begränsningar någon annanstans i systemet.

Kommunikations- och styrarkitektur

Moderna automationssystem fungerar sällan som isolerade motor- och drivkombinationer. Servodrivenheter kommunicerar vanligtvis med en PLC, motion controller, industriell PC, robot controller eller annan automationsplattform.

Kommunikationsarkitekturen bör därför ses över innan man väljer en komponent. En frekvensomriktare som inte kan kommunicera korrekt med den befintliga styrenheten kan kräva ytterligare ändringar av automationssystemet.

Gemensamma kontrollöverväganden

• Kontrollkompatibilitet:Bekräfta att frekvensomriktaren kan arbeta inom den avsedda styrarkitekturen.
• Nätverkskompatibilitet:Kontrollera det industriella kommunikationsgränssnittet och den konfiguration som stöds.
• Kommandometod:Bestäm om programmet använder nätverkskommandon, pulsbaserad styrning, analoga referenser eller någon annan metod.
• Feedbackintegration:Verifiera hur motoråterkoppling hanteras av driv- och styrsystemet.
• Parameterhantering:Bekräfta hur konfigurationsdata kommer att överföras, lagras och återställas under driftsättning eller utbyte.

Varför kommunikation är viktig vid byte

En ersättningsdrivenhet kan ha liknande elektriska egenskaper som den ursprungliga enheten men kräver fortfarande parameterändringar. Nätverksadresser, kommunikationsinställningar, motorparametrar, styrlägen, accelerationsvärden, gränser och säkerhetsrelaterade inställningar kan påverka maskinens drift.

Detta betyder inte att varje byte kräver en fullständig systemomformning. I många fall kan den befintliga applikationsinformationen användas för att styra konfigurationen. Det viktiga är att undvika att anta att fysisk kompatibilitet automatiskt betyder kontrollkompatibilitet.

Integration bör ses som en komplett kedja

Ett användbart sätt att förstå rörelseintegration är att se systemet som en kedja: styrenhet, kommunikationsgränssnitt, servodrivning, motor, återkoppling, mekanisk transmission och last. Ett problem när som helst i denna kedja kan uppstå som ett rörelseproblem på maskinnivå.

Inkonsekvent positionering kan till exempel bero på felaktig inställning, mekaniskt spel, återkopplingsproblem, kommunikationsinställningar eller en olämplig rörelseprofil. Felsökning blir lättare när varje lager utvärderas separat.

Ersättning och befintlig systemkompatibilitet

Ersättningskälla är ett vanligt krav inom industriell automation. Maskiner kan vara i drift i många år och underhållsteam kan behöva hitta en lämplig ersättning för en drivenhet, motor, kabel eller tillbehör som inte längre är lättillgängliga på deras lokala marknad.

I sådana fall är det ursprungliga modellnumret vanligtvis den mest användbara utgångspunkten. Ett fotografi av namnskylten kan också hjälpa till att bekräfta identifieringen när modellnumret är svårt att läsa.

Information som hjälper till med ersättningsverifiering

• Komplett originalmodellnummer.
• Information om motorns märkskylt.
• Information om enhetens namnskylt.
• Controller eller PLC-modell.
• Kommunikationsgränssnitt.
• Befintlig feedbacktyp.
• Kontakt- och kabelinformation.
• Maskinspänning och faskonfiguration.
• Applikationsbeskrivning och axelfunktion.
• Fotografier som visar etiketter och anslutningar när de är tillgängliga.

Originalersättning kontra funktionell ersättning

Det finns en viktig skillnad mellan att köpa en originalersättning och att välja en alternativ produkt. En originalersättning utvärderas i allmänhet mot den befintliga konfigurationen, medan en ersättning kan kräva ytterligare teknisk granskning.

För underhållsteam är prioriteringen ofta att bevara befintligt maskinbeteende och minimera onödiga förändringar. I den situationen blir noggrann identifiering av originalkomponenten särskilt värdefull.

För nya maskinprojekt kan processen vara annorlunda eftersom systemarkitekturen kan designas kring den valda utrustningen från början.

Skick och konfiguration bör förtydligas

Industriella automationskomponenter kan levereras under olika förhållanden beroende på tillgänglighet och inköpskanaler. Köpare bör tydligt definiera om de behöver en ny komponent, en ersättningsenhet eller något annat specifikt villkor innan en beställning ordnas.

Konfigurationen spelar också roll. En produkt med samma efternamn kan ha olika betyg eller hårdvaruversioner. Att bekräfta hela modellen är därför mer tillförlitligt än att förlita sig på en allmän produkt-familjbeskrivning.

Hur man utvärderar en servoleverantör

För köpare av industriell automation bör leverantörsutvärdering fokusera på produktidentifiering, kommunikationskvalitet, teknisk noggrannhet, inköpsförmåga och orderhantering. En leverantör behöver inte vara tillverkare av utrustningen för att tillhandahålla nyttigt värde vid upphandling.

Faktum är att en specialiserad leverantör kan vara särskilt användbar när kunder behöver köpa flera automationsmärken eller identifiera specifika modeller från ett stort utbud av industriella komponenter.

Produktidentifieringsförmåga

Den första frågan är om leverantören förstår den efterfrågade modellen och kan skilja på relaterade varianter. Noggrann identifiering är avgörande för servoutrustning eftersom små modellskillnader kan påverka elektrisk kompatibilitet eller kommunikationsfunktioner.

Teknisk kommunikation

En kompetent leverantör ska kunna arbeta med praktisk information som modellnummer, namnskyltfotografier, applikationsbeskrivningar och tekniska krav. Målet är inte att ersätta kundens ingenjörsfunktion utan att minska onödig oklarhet vid inköp.

Tillgänglighet och inköpsförmåga

Industriella automationskomponenter kan ha olika tillgänglighet beroende på modell, produktionsstatus, regionala utbudsförhållanden och aktuell efterfrågan. En leverantör med bredare inköpserfarenhet kan hjälpa köpare att identifiera den efterfrågade komponenten och bekräfta dess tillgänglighet innan orderbearbetning.

Dokumentation och spårbarhet

Dokumentation är viktigt för industriella inköp. Köpare kan behöva modellinformation, tekniska specifikationer, förpackningsdetaljer, fraktinformation eller annan orderrelaterad dokumentation för sina interna register.

Varför leverantörsspecialisering är viktig

Automationsupphandling omfattar ofta mer än en produktkategori. En maskin kan kräva PLC:er, servodrivenheter, motorer, växelriktare, sensorer, industriella nätverkskomponenter och relaterade tillbehör. En leverantör som är bekant med industriell automation kan förstå hur dessa komponenter passar in i det bredare upphandlingskravet.

För köpare kan detta göra kommunikationen mer effektiv, särskilt när en förfrågan innehåller flera modellnummer eller när den ursprungliga utrustningsdokumentationen är ofullständig.

Teknisk information Köpare bör förbereda sig

En väl förberedd förfrågan kan avsevärt förbättra noggrannheten i produktverifieringen. Ju mer specifik teknisk information är, desto lättare är det att avgöra om en efterfrågad komponent matchar den avsedda applikationen.

Minsta information för en grundläggande förfrågan

För många standardförfrågningar är det fullständiga modellnumret den viktigaste artikeln. Om modellnumret inte är tillgängligt kan produktfamiljen, motorns klassificering, spänning, ström, applikation och fotografier vara en användbar utgångspunkt.

• Märke och komplett modell:Den mest direkta identifieringsinformationen.
• Kvantitet:Hjälper till att definiera det faktiska inköpskravet.
• Ansökan:Förklarar hur komponenten kommer att användas.
• Elektriska krav:Hjälper till att bekräfta spännings- och strömkompatibilitet.
• Befintlig utrustning:Användbar för ersättnings- eller eftermonteringsprojekt.
• Nödvändiga tillbehör:Viktigt när systemet är beroende av specifika kablar eller kontakter.

Information för mer komplexa applikationer

Mer krävande rörelseapplikationer kan kräva ytterligare information. Detta kan inkludera lasttröghet, accelerationstid, maximal hastighet, arbetscykel, körsträcka, mekanisk transmission, driftsmiljö och styrarkitektur.

Att tillhandahålla denna information betyder inte nödvändigtvis att köpare behöver förbereda en fullständig teknisk rapport. Även en kortfattad beskrivning kan hjälpa till att skilja en grundläggande ersättningsbegäran från en ny applikation för rörelsekontroll.

Använd fotografier intelligent

Fotografier kan vara särskilt användbara när det gäller äldre automationskomponenter. En tydlig bild av namnskylten kan hjälpa till att identifiera den exakta modellen. Ytterligare bilder av kontakter, etiketter eller installationspositioner kan hjälpa till att förtydliga konfigurationen.

Bilderna bör helst vara tillräckligt skarpa för att kunna läsa modellnummer och elektriska klassificeringar. Ett fotografi av hela skåpet kan ge ett användbart sammanhang, men en närbild av produktetiketten är vanligtvis mer värdefull för identifiering.

Vanliga urvalsmisstag att undvika

Servovalsproblem beror ofta på ofullständig information snarare än brist på tillgängliga produkter. Flera vanliga misstag kan undvikas genom att behandla servosystemet som en komplett teknisk konfiguration.

Välj endast med motorkraft

Motorkraft är användbar för preliminär jämförelse, men den kan inte beskriva hela rörelsekravet. Två motorer med liknande effekt kan bete sig olika vad gäller varvtalsområde, vridmomentegenskaper, återkoppling, mekaniska dimensioner och systemkompatibilitet.

Ignorerar återkopplingssystemet

Feedback är centralt för rörelsekontroll med sluten slinga. Om motorn och frekvensomriktaren använder inkompatibla återkopplingsarrangemang, kanske systemet inte fungerar som förväntat. Kodartyp, upplösning, kontakt och kommunikationsmetod bör därför kontrolleras tillsammans.

Förutsatt att liknande modellnummer är utbytbara

Industriella produktfamiljer innehåller ofta flera varianter. En modell som ser liknande ut kan ha en annan spänningsklass, återkopplingsalternativ, kommunikationsgränssnitt eller mekanisk konfiguration.

Glömma kablar och kontakter

Att byta ut huvudkomponenten samtidigt som man ser över kablar eller kontakter kan försena installationen. När du förbereder en ersättningsförfrågan, kontrollera hela anslutningsarrangemanget istället för att bara fokusera på frekvensomriktaren eller motorn.

Anger ofullständiga modellnummer

Ofullständiga modellnummer skapar onödig osäkerhet. Om hela modellnumret är synligt på produktetiketten ska det kopieras exakt. Om vissa karaktärer inte kan identifieras är ett tydligt fotografi vanligtvis bättre än att gissa.

Separera tekniskt urval från applikationsförhållanden

En komponent kan uppfylla en katalogspecifikation men ändå vara olämplig för den faktiska maskinen. Appliceringsförhållanden som acceleration, belastningströghet, omgivningstemperatur och driftscykel bör beaktas innan det slutliga valet.

Vanliga frågor

Praktisk urvalschecklista

Att välja servoutrustning är mest tillförlitligt när processen börjar med maskinbehovet och slutar med fullständig modellverifiering. Produktspecifikationerna utgör den tekniska grunden, men en komponents verkliga lämplighet beror på hur den interagerar med styrenheten, motorn, återkopplingen, det mekaniska systemet och driftsmiljön.

För köpare som arbetar med etablerad automationsutrustning förblir det kompletta originalmodellnumret en av de mest värdefulla uppgifterna. För nya applikationer ger en tydlig beskrivning av last, rörelseprofil, hastighet, acceleration, styrmetod och installationsmiljö en starkare grund för produktval.

Vid inköpSchneider Servoutrustning bör köpare därför se bortom en enkel produkt-familjematchning. Ju mer komplett den tekniska bilden är, desto lättare blir det att skilja rätt komponent från liknande varianter och att undvika kompatibilitetsproblem under installationen.

• Bekräfta hela produktmodellen och suffixet.
• Verifiera motor- och drivkompatibilitet.
• Kontrollera kraven på spänning, ström, effekt och hastighet.
• Bekräfta återkopplingen och kodararrangemanget.
• Granska kommunikationsgränssnittet och styrenhetens kompatibilitet.
• Tänk på acceleration, retardation, arbetscykel och lasttröghet.
• Kontrollera mekaniska mått och monteringskrav.
• Granska kablar, kontakter och relaterade tillbehör.
• Tänk på miljö- och skåpförhållanden.
• Tillhandahåll tydliga produktetikettfotografier när modellinformationen är ofullständig.
• Bekräfta produktens skick och konfigurationskrav innan orderbearbetning.

För internationell industriell automationsupphandling bör en leverantör också kunna kommunicera tydligt om modellidentifiering, tekniska specifikationer, produkttillgänglighet, förpackning och fraktarrangemang. Detta är särskilt användbart när kunder skaffar specialiserade automationskomponenter från utlandet och behöver korrekt information innan de ordnar sin beställning.
