Vad är Schneider ILM0702P01A0000 och hur stöder det kompakt servorörelse?

Vad är Schneider ILM0702P01A0000?

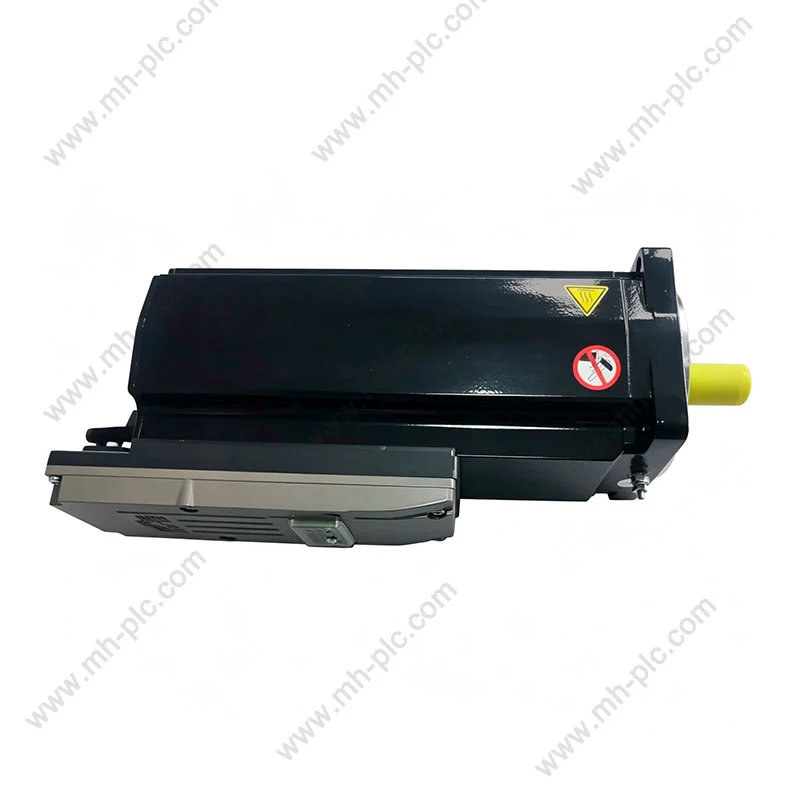

Schneider ILM0702P01A0000 är en Lexium 62 ILM integrerad servomotor designad för PacDrive 3 motion-control arkitekturer. Schneider Electric listar den som en integrerad servomotor med ett kontinuerligt stallvridmoment på 1,7 Nm, nominell uteffekt på 720 W och nominell hastighet på 6000 rpm. Den specificerade konfigurationen inkluderar ingen hållbroms.

Till skillnad från ett konventionellt arrangemang där en motor och drivelektronik kan installeras separat, ger en integrerad servomodul viktiga drivfunktioner in i enheten på motorsidan. Denna arkitektur kan vara särskilt användbar i maskiner med flera axlar eller modulära mekaniska sektioner där reducering av skåphårdvara och förenkla anslutningar är viktiga designmål.

Schneider Electric beskriver ILM-arkitekturen som stöder plug-and-play-teknik, snabb sammankoppling genom hybridkablar och minskningar av kablage och skåputrymme. Tillverkarens produktinformation anger att arkitekturen kan ge upp till 70 % mindre kablage, upp till 90 % mindre skåputrymme och upp till 90 % mindre kabeldragningstid, beroende på applikation och systemkonfiguration.

Hur fungerar den integrerade servoarkitekturen?

Nyckelbegreppet är decentralisering. Istället för att koncentrera varje drivkomponent i ett centralt elskåp, flyttar integrerade servomoduler en del av rörelsestyrningen närmare den mekaniska axeln.

Detta tillvägagångssätt kan vara värdefullt för maskiner som innehåller många oberoende styrda axlar. En modulär maskin kan ha mekaniska enheter placerade på olika positioner medan rörelsehårdvaran förblir nära den relevanta motorn. Resultatet kan bli en renare maskinlayout och färre långa individuella kopplingar mellan ett centralt skåp och varje axel.

Designen är särskilt relevant när maskinbyggare behöver balansera precisionsrörelser med begränsat skåputrymme. En integrerad motor bör dock inte väljas bara för att dess fysiska storlek eller märkeffekt verkar lämplig. Elektrisk kompatibilitet, styrenhetsarkitektur, återkopplingskrav, kabeldesign, termiska förhållanden, mekanisk belastning och maskinsäkerhetskrav måste också kontrolleras.

Vilka är de viktigaste specifikationerna?

Följande specifikationer ger en praktisk utgångspunkt för att utvärdera ILM0702P01A0000. Schneider Electrics produktinformation och tekniska dokumentation identifierar kärnvärdena som visas nedan.

Data från tredjepartsdistributörer listar också en axeldiameter på 11 mm, en flänsstorlek på 70 mm och en total längd på 226 mm för denna modell. För slutlig maskinkonstruktion bör dock måttritningar och tillverkarens aktuella tekniska dokumentation behandlas som styrande referens.

Hur ska vridmoment och hastighet förstås?

Ett vanligt misstag i servoval är att bara titta på maxhastigheten. En framgångsrik rörelseaxel kräver att motorn uppfyller applikationens fullständiga vridmoment-hastighetsprofil.

ILM0702P01A0000 har ett nominellt varvtal på 6000 rpm och ett kontinuerligt stallvridmoment på 1,7 Nm. Dess dokumenterade toppstoppvridmoment är 7,6 Nm. Dessa siffror ska tolkas inom tillverkarens driftsförhållanden snarare än att behandlas som utbytbara värden.

• Kontinuerligt vridmoment:relevant för belastningar som måste upprätthållas under längre perioder.
• Högsta vridmoment:relevant för acceleration, retardation eller kortvariga belastningstoppar.
• Nominell hastighet:hjälper till att avgöra om motorn kan uppfylla den erforderliga maskincykeln.
• Belastningströghet:påverkar accelerationsprestanda och servojustering.
• Överföringsförhållande:ändrar vridmoment och hastighetskrav som motorn ser.

Ingenjörer bör därför beräkna det faktiska belastningsmomentet, accelerationsmomentet, reflekterad tröghet, arbetscykel och erforderlig drifthastighet innan motorn bekräftas.

Varför är feedback viktigt?

Servosystem är beroende av feedback för att avgöra vad motorn faktiskt gör. ILM0702P01A0000 använder absolut enkelvarv SinCos Hiperface-återkoppling, med tillverkarens dokumentation som specificerar 128 perioder för hastighetsåterkopplingsupplösning.

Rent praktiskt hjälper feedback styrsystemet att övervaka position och hastighet så att beordrad rörelse kan jämföras med faktiska motoriska beteenden. Detta är viktigt för applikationer som kräver repeterbar positionering, koordinerade axlar, kontrollerad acceleration och exakta rörelseprofiler.

Vid byte av en befintlig servomotor bör ingenjörer verifiera återkopplingstypen snarare än att anta att en annan motor med liknande effekt och vridmoment kommer att kommunicera korrekt med det befintliga styrsystemet.

Hur kan det förenkla maskinledningar?

En av de centrala fördelarna med ILM-arkitekturen är dess inställning till maskinledningar. Schneider Electric beskriver snabb sammankoppling med hybridkablar för signal- och effektnivåer och lyfter fram potentiella minskningar av kablage, skåputrymme och kabeldragningstid.

Detta kan vara särskilt användbart i maskiner med många axlar. Traditionella arkitekturer kan kräva flera motoreffekt-, återkopplings- och styranslutningar för att färdas mellan skåpet och enskilda motorer. En decentraliserad arkitektur kan förändra det fysiska arrangemanget och förenkla maskinmodularisering.

Var kan denna servomotor användas?

ILM0702P01A0000 är avsedd för industriella rörelsekontrollarkitekturer snarare än generella motortillämpningar. Dess integrerade design kan övervägas för maskinaxlar där kontrollerad positionering, koordinerad rörelse och decentraliserad drivarkitektur krävs.

Applikationslämplighet beror på den fullständiga systemdesignen. Motorns vridmoment, hastighet, återkoppling, miljöklassificering, mekaniska gränssnitt, kontrollerkompatibilitet och driftcykel bör alla utvärderas före driftsättning.

Vad bör ingenjörer kontrollera före installation?

Korrekt identifiering är särskilt viktigt vid inköp eller byte av industriella automationskomponenter. Innan du installerar ILM0702P01A0000, överväg följande checklista:

1. Modellnummer:Bekräfta att det fullständiga artikelnumret är ILM0702P01A0000.
2. Bromskonfiguration:Denna modell är specificerad utan hållbroms.
3. Effektkrav:Verifiera att systemets elektriska arkitektur är kompatibel med det dokumenterade 250–700 V-märkta matningsområdet.
4. Styrkompatibilitet:Bekräfta kompatibilitet med den avsedda PacDrive 3-arkitekturen och rörelsekontrollern.
5. Feed-back:Verifiera att styrsystemet stöder det specificerade återkopplingsarrangemanget.
6. Mekaniska mått:Kontrollera fläns, axeldiameter, axellängd, monteringsriktning och tillgängligt spel.
7. Lastegenskaper:Beräkna vridmoment, tröghet, acceleration, hastighet och arbetscykel.
8. Kablar:Använd rätt godkänd kabel och anslutningsanordning för systemet.
9. Miljö:Kontrollera temperatur, damm, fukt, vibrationer och installationsförhållanden mot tillämplig dokumentation.

Vilka underhållsproblem bör övervägas?

Servomotorer är precisionskomponenter, så underhållet bör fokusera på driftsförhållandena såväl som själva motorn. Överdriven värme, förorening, mekanisk felinställning, kabelskador, ovanliga vibrationer eller onormal belastning kan påverka systemets prestanda.

• Inspektera den mekaniska monteringen och axelkopplingens tillstånd.
• Kontrollera kablar och kontakter för synligt slitage eller skador.
• Övervaka onormala temperaturökningar.
• Undersök oväntade vibrationer eller buller.
• Granska återkommande positions- eller rörelsefel.
• Håll motorn och det omgivande installationsområdet inom de specificerade miljöförhållandena.
• Använd tillverkarens dokumentation när du diagnostiserar feedback, kommunikation eller drevrelaterade fel.

Schneider Electric tillhandahåller för närvarande produktdokumentation, nedladdningar av programvara, resurser för produktval och information om ersättning/ersättning från sin produktsida.

Vad bör köpare verifiera innan de köper?

Inköp av industriell automation kräver mer än att matcha ett produktnamn. En köpare bör fastställa om den erbjudna komponenten exakt matchar den önskade maskinkonfigurationen.

Aktuell distributörsinformation illustrerar varför lager och pris bör verifieras vid köptillfället. Till exempel varierar tillgänglighet och listade priser beroende på distributör och region, medan Schneider Electrics egna regionala sidor kan visa vägledande pris- och inköpsinformation som är specifik för den marknaden.

Integrerad servoarkitektur kontra konventionella skåpdrivningar

Ingendera arkitekturen bör behandlas som universellt lämplig. Rätt val beror på maskintopologi, axelantal, skåpbegränsningar, miljöförhållanden, servicekrav, styrarkitektur och total installationsdesign.

Vanliga frågor

Slutliga överväganden

Schneider ILM0702P01A0000 är en specialiserad integrerad servomotor i Lexium 62 ILM-familjen. Dess nominella effekt på 720 W, 1,7 Nm kontinuerligt stallvridmoment, 6000 rpm nominellt varvtal, absolut enkelvarv SinCos Hiperface-återkoppling och bromsfria konfiguration gör den till en tydligt definierad komponent snarare än en generisk servomotor.

Dess integrerade arkitektur är särskilt relevant för maskinbyggare som arbetar med modulär, fleraxlig eller utrymmesbegränsad automationsutrustning. Den potentiella minskningen av skåputrymme och kabeldragning kan förenkla maskinarkitekturen, medan den fältmonterade designen kan stödja mer distribuerade utrustningslayouter. Schneider Electric lyfter specifikt fram minskningar av kablage, skåputrymme och kabeldragningstid som egenskaper hos ILM-metoden.

För inköps- och ersättningsprojekt är det viktigaste steget att verifiera den fullständiga konfigurationen snarare än att matcha modellen enbart utifrån utseende eller kraft. Elektrisk kompatibilitet, styrenhetsarkitektur, återkoppling, mekaniska dimensioner, bromskrav, miljöförhållanden, kabelkonfiguration och maskinbelastning bör alla granskas före installation.
