I modern maskinautomation beror rörelseprestanda på mer än enbart motorkraft. Ingenjörer måste också överväga skåputrymme, kabeldragningskomplexitet, återkopplingsnoggrannhet, installationskrav, vridmomentkapacitet och långsiktig servicebarhet. DeSchneider ILM1001P01A0000hanterar dessa utmaningar genom att kombinera en servo motor och integrerad drivararkitektur i en fältmonterad rörelsekomponent.

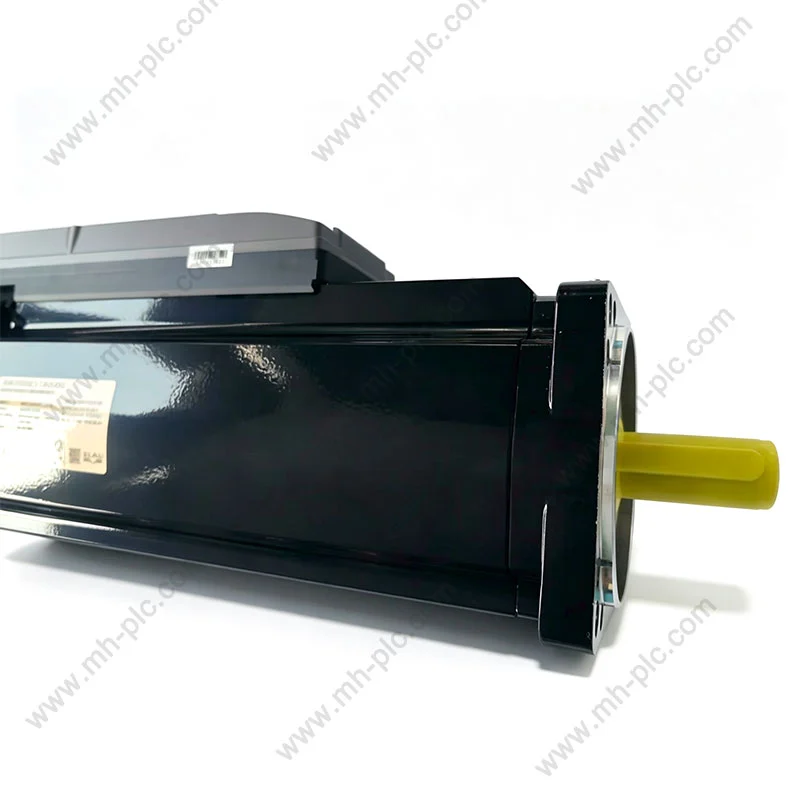

Schneider ILM1001P01A0000 är en integrerad servomotor i Lexium 62 ILM-serien, designad för PacDrive 3 rörelsekontrollsystem. Den ger 600 W nominell uteffekt, 1,9 N·m nominellt vridmoment, 2,5 N·m kontinuerligt stallvridmoment och upp till 9,6 N·m toppstopp vridmoment, med ett nominellt varvtal på 3000 rpm. Den använder en absolut enkelvarv SinCos Hiperface återkopplingssystem med 128 perioder och har ingen hållbroms. Den här artikeln förklarar dess nyckel specifikationer, arkitektur, applikationsvärde, installationsöverväganden och inköp av checkpoints så att automationsingenjörer kan avgöra om denna modell passar deras maskinkrav.

Innehållsförteckning

1. Förstå Schneider ILM1001P01A0000
2. Översikt över viktiga specifikationer
3. Hur den integrerade servoarkitekturen hjälper
4. Vanliga problem med rörelsekontroll som den kan lösa
5. Prestandaegenskaper som är viktiga i praktiken
6. Lämpliga industriella tillämpningar
7. Installations- och integrationsöverväganden
8. Vad du ska kontrollera innan du beställer
9. Överväganden om underhåll och tillförlitlighet
10. Vanliga frågor
11. Kontakta och leverera support

Förstå Schneider ILM1001P01A0000

Schneider ILM1001P01A0000 är inte bara en konventionell fristående servomotor. Den tillhör Lexium 62 ILM-familjen och integrerar drivelektronik med motorn, så att rörelsekomponenten snarare kan placeras närmare maskinmekanismen än att kräva att all drivelektronik ska finnas kvar i ett centralt styrskåp. Schneider Electric identifierar enheten som en integrerad drivenhet med en 100 mm motor fläns, enkel motorstapel, slät axel, SinCos enkelvarvs återkoppling och ingen broms.

Denna arkitektur kan vara särskilt värdefull för modulära maskiner. Istället för designa varje rörelseaxel runt en traditionell motor-plus-skåp-drivanordning, maskinbyggare kan distribuera rörelsekomponenter närmare enskilda maskinmoduler. Resultatet kan bli en renare maskinarkitektur och potentiellt enklare utbyggnad när flera oberoende axlar krävs.

	Viktig identifieringspunkt:Modellnumret bör kontrolleras noggrant innan du köper eller byter ut en enhet.
  ILM1001P01A0000-konfigurationen specificerar en slät axel, absolut enkelvarv
  SinCos Hiperface-återkoppling, 128-periods hastighetsåterkopplingsupplösning och ingen hållbroms.
  En visuellt liknande ILM-modell kan ha olika återkoppling, axel, broms eller prestanda
  egenskaper.

Viktiga specifikationer i ett ögonkast

Korrekt teknisk identifiering är det första steget när du väljer en ersättningsservo komponent. Följande specifikationer är baserade på tillverkarens produktdata och teknisk dokumentation.

Parameter	ILM1001P01A0000 Specifikation	Varför det spelar roll
Produktfamilj	Lexium 62 ILM / PacDrive 3	Bestämmer systemkompatibilitet och integrationsmiljö.
Produkttyp	Integrerad servomotor / integrerad drivning	Kombinerar motor- och drivfunktionalitet i en rörelseenhet.
Nominell uteffekt	600 W	Användbar för att utvärdera motorn mot applikationsbelastningskrav.
Nominellt vridmoment	1,9 N·m	Indikerar nominellt vridmoment under normal drift.
Kontinuerligt stallvridmoment	2,5 N·m	Viktigt vid utvärdering av låghastighets- eller stationära lastförhållanden.
Högsta stoppmoment	9,6 N·m	Ger en referens för kortvarig toppvridmomentkapacitet.
Nominell hastighet	3000 rpm	Relevant för höghastighetspositionering och rörelsecykler.
Märkmatningsspänning	250–700 V	Måste matchas med det faktiska rörelsekontrollsystemet och installationen.
Feed-back	Absolut enkelvarv SinCos Hiperface	Stöder korrekt positions- och hastighetsfeedback.
Feedbackupplösning	128 perioder	Viktigt för rörelsekontrollkonfiguration och återkopplingsbehandling.
Hållbroms	Utan broms	Kritisk för vertikala axlar och laster som måste förbli mekaniskt hållna.
Motorfläns	100 mm	Bestämmer mekanisk monteringskompatibilitet.
Skaftdiameter	19 mm	Måste matcha maskinens koppling eller transmissionsgränssnitt.
Skaftlängd	40 mm	Viktigt för mekaniskt spel och val av koppling.
Skydd	IP54	Ger en baslinje för utvärdering av installationsmiljön.

Specifikationerna ska alltid verifieras mot den senaste tillverkarens dokumentation och den exakta maskinkonfigurationen före installationen.

Hur den integrerade servoarkitekturen hjälper

Konventionella servosystem separerar vanligtvis motorn från frekvensomriktaren. Detta arrangemang kan fungera mycket bra, men det kan kräva stort skåputrymme, strömkablar, återkopplingsledningar och ytterligare ingenjörsarbete när en maskin innehåller många axlar.

ILM-arkitekturen tar ett annat tillvägagångssätt genom att integrera enheten direkt med servomotorn. För modulära maskiner kan detta minska mängden rörelsehårdvara som måste koncentreras i huvudelskåpet.

Distribuerad rörelseDen integrerade enheten kan placeras närmare maskinaxeln, vilket gör den lämplig för modulära automationsarkitekturer.

Minskat skåptryckAtt flytta drivfunktionaliteten ut mot maskinen kan hjälpa ingenjörer att använda skåpet utrymme mer effektivt.

Renare maskindesignIntegrerad motordriven konstruktion kan förenkla det fysiska arrangemanget av individuella rörelsemoduler.

Modulär expansionDistribuerad rörelsehårdvara kan vara fördelaktigt när maskiner innehåller flera oberoende mekaniska moduler.

Den faktiska minskningen av ledningar, skåpvolym och installationstid beror på komplett systemdesign. Dessa fördelar bör därför utvärderas på maskinnivå, snarare än enbart från motorspecifikationen.

Vanliga problem med rörelsekontroll som den kan lösa

Att välja en servomotor bör börja med maskinens problem snarare än med en katalognummer. Flera återkommande problem gör integrerad servoteknik attraktiv för moderna utrustningsbyggare.

Begränsat elskåpsutrymme:Maskiner med många servoaxlar kan snabbt förbruka värdefull skåpvolym. A distribuerad arkitektur kan hjälpa till att flytta vissa rörelsefunktioner närmare axlarna.
Komplex motordriven ledning:Traditionella system kan involvera separata motoreffekt-, återkopplings- och styranslutningar. En korrekt konstruerad integrerad arkitektur kan minska komplexiteten i helheten anslutningsstrategi.
Svår modulär maskinexpansion:Maskiner behöver ofta tillvalsstationer eller ytterligare rörelsemoduler. En distribuerad servoarkitektur kan stödja mer flexibla mekaniska layouter.
Positioneringsinkonsekvens:Tillförlitlig feedback är avgörande för kontrollerad rörelse. ILM1001P01A0000 använder en absolut enkelvarv SinCos Hiperface återkopplingssystem.
Osäkerhet om ersättning:Att köpa en motor som ser liknande ut utan att kontrollera axel, broms, återkoppling, kraft, och monteringsspecifikationer kan resultera i kompatibilitetsproblem.

Behandla inte modellnumret som det enda urvalskriteriet.En servomotor är en del av ett komplett rörelsestyrningssystem. Mekanisk belastning, acceleration, arbetscykel, leveransarkitektur, kontrollerkompatibilitet, miljöförhållanden, kabelkrav och säkerhetskrav bör alla kontrolleras före byte.

Prestandafunktioner som är viktiga i praktiken

En av de viktigaste egenskaperna hos Schneider ILM1001P01A0000 är förhållandet mellan effekt, vridmoment, hastighet och återkoppling. Enheten ger nominellt 600 W uteffekt och ett nominellt varvtal på 3000 rpm. Dess nominella vridmoment är 1,9 N·m, medan kontinuerligt stallvridmoment är specificerat till 2,5 N·m och toppstoppvridmoment vid 9,6 N·m.

Dessa siffror ska inte tolkas som utbytbara driftvärden. För Till exempel betyder maximal vridmoment inte att en maskin kan arbeta kontinuerligt vid 9,6 N·m. Den faktiska arbetscykeln, accelerationsprofilen, termiska förhållanden och rörelse kontrollinställningarna avgör om en viss applikation är lämplig.

Feedback är en annan viktig faktor. Modellen använder en absolut enkelvarv SinCos Hiperface återkopplingssystem med 128 perioder. Denna feedback-arkitektur är särskilt relevant för applikationer där kontrollerad positionering och hastighetsåterkoppling är centrala för maskinens prestanda.

	Praktisk ingenjörsregel:Jämför motorns kompletta rörelseprofil – inte bara dess maximala vridmoment – med
  ansökan. Belastningströghet, acceleration, retardation, kontinuerligt vridmomentbehov,
  toppvridmomentbehov, driftshastighet och cykelfrekvens bör alla beaktas.

Lämpliga industriella tillämpningar

Eftersom ILM1001P01A0000 är en del av PacDrive 3-ekosystemet är det särskilt relevant för automatiserade maskiner som kräver samordnad servorörelse. Den exakta lämpligheten beror på den kompletta styrenheten och maskinarkitekturen.

Användningsområde	Potentiell fördel	Nyckelkontroll före användning
Förpackningsmaskiner	Kompakt fördelad rörelse för samordnade maskinaxlar.	Cykeltid, acceleration och lasttröghet.
Materialhantering	Kontrollerad positionering och hastighetsreglering.	Lastmassa, utväxlingsförhållande och arbetscykel.
Automatiserade produktionslinjer	Användbar för modulära rörelsearkitekturer.	Styrkompatibilitet och nätverksarkitektur.
Plocka-och-placera utrustning	Servo-feedback stöder repeterbar rörelsekontroll.	Acceleration, retardation och nyttolastkrav.
Modulära maskinsystem	Integrerad drivningsarkitektur kan förenkla distribuerade axlar.	Krav på mekanisk och elektrisk integration.

Modellen ska inte automatiskt anses lämplig för varje maskin i dessa kategorier. Applikationsteknik är fortfarande viktigt, särskilt för vertikala axlar, belastningar med hög tröghet, högcykelmaskiner eller miljöer med ovanlig mekanisk eller termiska förhållanden.

Installations- och integrationsöverväganden

En framgångsrik installation börjar med mekanisk kompatibilitet. ILM1001P01A0000 använder en 100 mm motorfläns och en axeldiameter på 19 mm, med en axellängd på 40 mm. Monteringsarrangemanget inkluderar fyra monteringshål.

Bekräfta motorflänsdimensionerna före mekanisk installation.
Kontrollera axeldiametern på 19 mm mot kopplingen eller transmissionen.
Bekräfta axellängden och tillgängligt mekaniskt spel.
Verifiera monteringshålmönstret och kraven på fästelement.
Bekräfta att applikationen inte kräver en hållbroms.
Verifiera feedback och kontrollsystemkompatibilitet.
Kontrollera de nominella försörjningskraven för hela rörelsesystemet.
Granska miljöförhållanden, inklusive temperatur, förorening och fukt.
Använd lämpliga kablar, kontakter, jordning och skyddsåtgärder.

Modellen är specificerad utan hållbroms. Detta är särskilt viktigt för vertikala axlar eller applikationer där en last måste förbli stationär vid servokraft tas bort. I sådana fall måste maskinkonstruktören avgöra om en oberoende mekanisk hållarlösning eller en annan motorkonfiguration krävs.

Schneiders produktdokumentation bör konsulteras för den exakta elektriska, mekaniska, idrifttagnings- och säkerhetskrav som gäller för installationen.

Vad du ska kontrollera innan du beställer

Ersättningsprojekt misslyckas ofta eftersom köparen bekräftar endast artikelnumret och fysiskt utseende. En bättre inköpsprocess verifierar hela konfigurationen.

Kontrollstation	Fråga att ställa	Potentiell risk om den ignoreras
Exakt artikelnummer	Är den erforderliga modellen exakt ILM1001P01A0000?	Får en liknande men inkompatibel variant.
Broms	Kräver applikationen en hållbroms?	Förlust av mekanisk hållningsförmåga.
Feed-back	Stöder regulatorn det specificerade återkopplingsarrangemanget?	Idrifttagning eller återkopplingsfel.
Mekaniskt gränssnitt	Matchar fläns- och axelmått?	Installations- eller kopplingsproblem.
Driva	Är 600 W tillräckligt för den faktiska rörelseprofilen?	Otillräcklig prestanda eller termisk stress.
Hastighet	Passar den erforderliga drifthastigheten inom motorns märkvärde?	Minskad produktivitet eller felaktig dimensionering.
Vridmoment	Ligger kraven på kontinuerliga och maximala vridmoment inom acceptabla gränser?	Överbelastning, överhettning eller instabil drift.
Försörjningskedja	Kan källan verifiera modell, skick och dokumentation?	Förfalskad, felaktig eller dåligt dokumenterad utrustning.

Tillgängligheten kan också variera beroende på region och distributionskanal. Schneider Electric nuvarande produktlista identifierar denna modell som en icke-lagerprodukt i dess U.S.A. distributionssammanhang, så köpare bör bekräfta aktuell ledtid och regional tillgänglighet snarare än att anta omedelbart lager.

Överväganden om underhåll och tillförlitlighet

Servosystem är komponenter för precisionsrörelser, så förebyggande underhåll bör fokuseras på det kompletta mekaniska och elektriska systemet snarare än bara motorn.

Inspektera mekaniska anslutningar:Kontrollera monteringsbeslag, kopplingar och transmissionskomponenter för att lossa eller onormalt slitage.
Övervaka driftbeteende:Oväntade vibrationer, buller, temperaturstegring eller positionsavvikelse kan indikera utveckla mekaniska eller elektriska problem.
Kontrollera kablage:Inspektera ström- och återkopplingsanslutningar för skador, löshet eller kontaminering.
Granska applikationsladdningar:En maskin som gradvis har ökat sin nyttolast kan så småningom överstiga originalet rörelsedesign.
Upprätthåll korrekta miljöförhållanden:Det specificerade IP54-skyddet ska inte tolkas som tillstånd att exponera motor till vilken miljö som helst utan ytterligare bedömning.
Använd korrekta utbytesprocedurer:Byte bör följa relevant Schneider-dokumentation och maskinsäkerhet förfaranden.

Målet med underhållet är inte bara att hålla motorn igång. Det är att bevara positioneringsnoggrannhet, förutsägbar cykelprestanda, mekanisk säkerhet och övergripande utrustningens tillgänglighet.

Vanliga frågor

Är Schneider ILM1001P01A0000 en servomotor eller en servodrift?

Det är en integrerad servomotor/drivlösning. ILM-konceptet kombinerar motorn och drivfunktioner till en fältorienterad rörelsekomponent snarare än att behandla motor som en konventionell fristående servomotor.

Vad är märkeffekten för ILM1001P01A0000?

Den nominella uteffekten är 600 W. Denna siffra bör beaktas tillsammans med vridmoment, hastighet, arbetscykel, acceleration och belastningströghet vid dimensionering av motorn.

Vilket är det maximala vridmomentet för denna modell?

Det specificerade toppstoppvridmomentet är 9,6 N·m. Det ska inte tolkas som ett kontinuerligt arbetsmoment. Det kontinuerliga stallvridmomentet är 2,5 N·m, medan det är nominellt vridmomentet är 1,9 N·m.

Har ILM1001P01A0000 en hållbroms?

Nej. Denna speciella konfiguration specificeras utan hållbroms. Ansökningar som kräver lasthållning, särskilt vissa vertikalaxlade maskiner, bör vara granskas noggrant innan urvalet.

Vilken feedback använder ILM1001P01A0000?

Modellen använder absolut enkelvarv SinCos Hiperface-återkoppling med en hastighetsåterkoppling upplösning på 128 perioder.

Vad är axelns diameter?

Skaftdiametern är 19 mm och den angivna skaftlängden är 40 mm. Dessa dimensioner bör kontrolleras mot maskinkopplingen och det mekaniska gränssnittet innan beställning.

Vilken styrplattform är associerad med denna servolösning?

ILM1001P01A0000 tillhör produktsortimentet PacDrive 3 och Lexium 62 ILM-familjen. Kompatibilitet på systemnivå bör fortfarande bekräftas för den specifika maskinen konfiguration.

Vad bör köpare kontrollera innan de köper en ersättning?

Verifiera åtminstone exakt artikelnummer, motorkonfiguration, bromsstatus, återkoppling typ, axelmått, flänsdimensioner, märkeffekt, vridmomentkrav, hastighet, systemkompatibilitet, produktskick, dokumentation och förväntad leveranstid.
