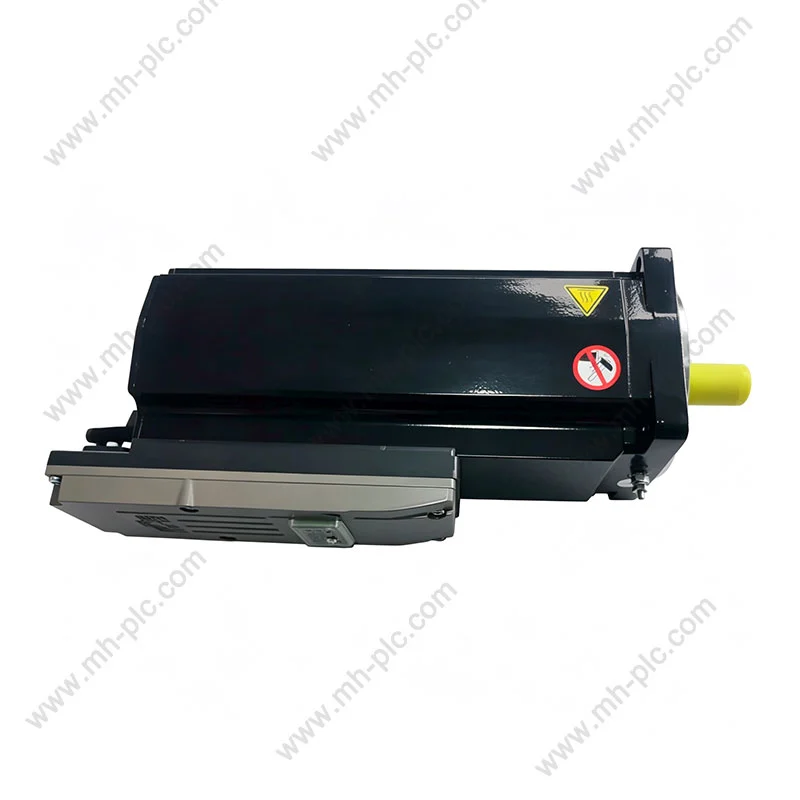

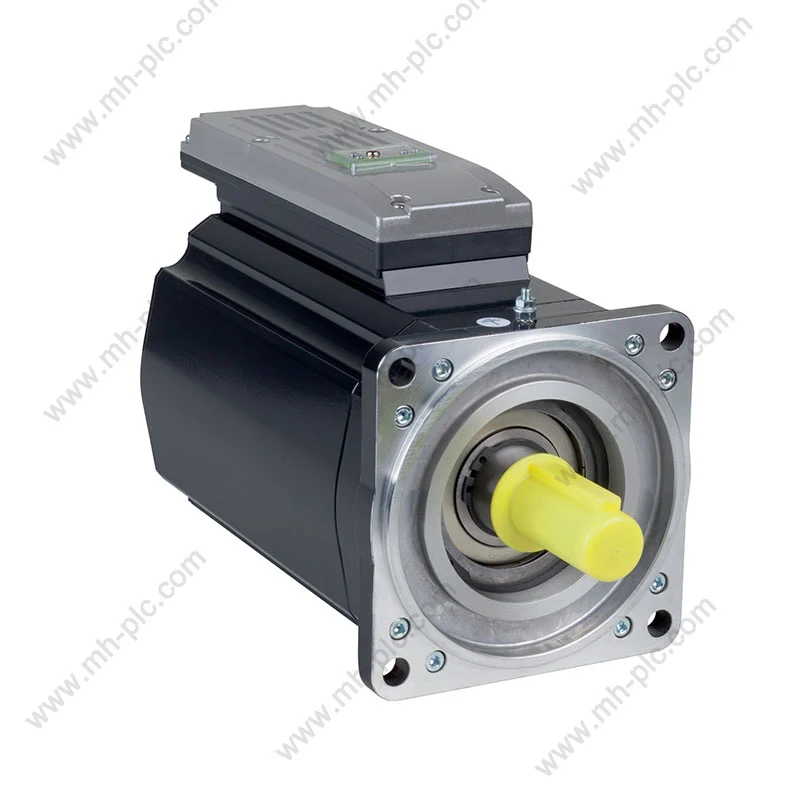

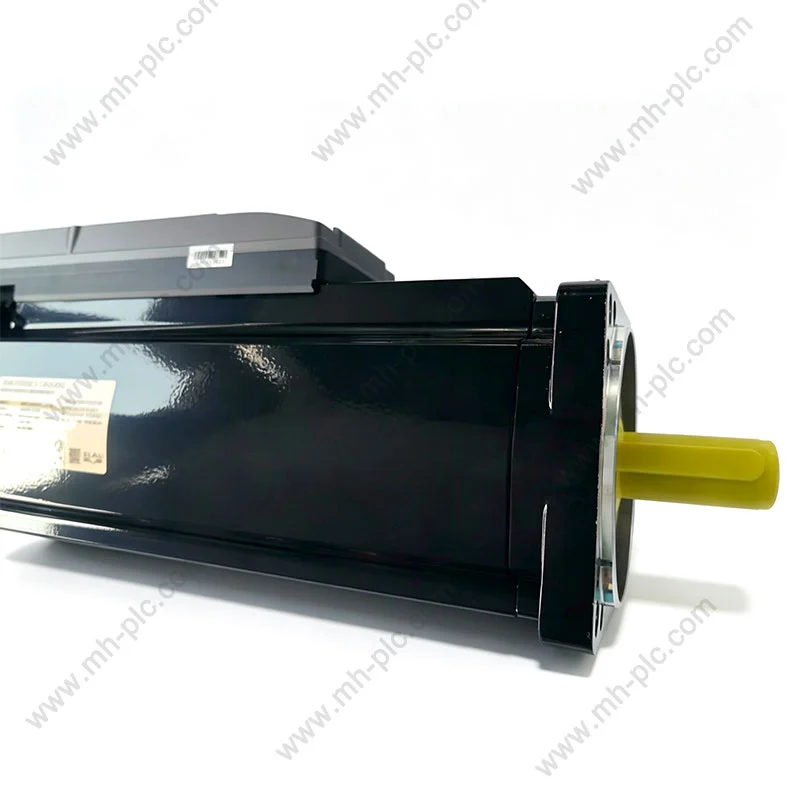

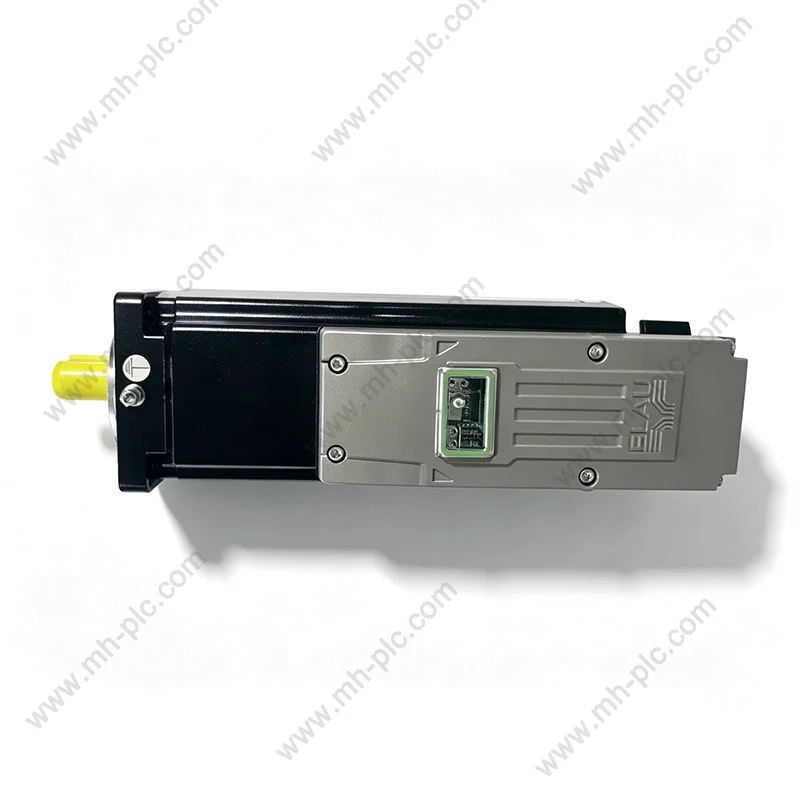

Mao Hui Machinery, som en professionell leverantör av automationskomponenter i Kina, erbjuder en mängd olika motorprodukter. Schneider ILM1003P01A0000 tillhör Schneider Electric Lexium ILM/PacDrive 3-serien med integrerade servomotorer. Det är en helintegrerad servolösning som integrerar motor, drivenhet, strömförsörjning och återkopplingskrets till en.
Till skillnad från den traditionella delade servomotorn + drivarsatsen, kan det integrerade ILM servosystemet minska avsevärt ledningar i styrskåpet, spara upp till 90 % av styrskåpets utrymme och förkorta inkopplingstiden med 70 %. Det är särskilt lämplig för kompakt fleraxlig automationsutrustning.
| Modell | ILM1003P01A0000 |
| Flänsstorlek | 100 mm |
| Statorstruktur | 3-stack |
| Märkeffekt | 1100W (1,1kW) |
| Nominell hastighet | 3000 rpm |
| Kontinuerligt låst rotormoment | 5,8 Nm |
| Högsta vridmoment | 28,3 Nm |
| Nominell kontinuerlig ström | 3,6 A |
| Encoder | Single-turn Hiperface SinCos absolutvärdeskodare |
| Bromsfunktion | Ingen hållbroms |
| Skyddsklass | IP65 |
| Kylningsmetod | Naturlig konvektionskylning |
| Kommunikationsmetod | SERCOS III |
Schneider ILM1003P01A0000 har en märkeffekt på 1,1kW, ett kontinuerligt låst vridmoment på 5,8Nm, en maximal mekanisk hastighet på 3000 rpm, är utrustad med en enkelvarv sinusformad och cosinus Hiperface absolutvärdeskodare, har en nyckelstyrd axeldesign, har ingen bromsfunktion och har en skyddsklass IP65. Standardinstallationen flänsdiameter är 100 mm. Den använder den naturliga konvektionsmetoden och kan perfekt matchas med PacDrive LMC rörelsekontroller via SERCOS kommunikationsbussen.
Lagrad långtidsgaranti:
Den helt nya originalmaskinen kommer med en 12-månaders garanti som täcker interna drivenheter, motorer och komponenter för kodarkärnan;
Den demonterade testade modellen erbjuder en 6-månaders funktion garanti; för fel som inte orsakats av mänskliga faktorer tillhandahålls gratis ersättning inom 7 dagar efter leverans, och underhållsavgifter avsägs för fel inom garantiperioden. 7×16-timmars exklusivt styrsystem tekniskt support tillhandahålls, med dedikerade ingenjörer för ILM-serien som kan fjärrlösa problem som larm, EtherCAT-kommunikation, nollställning av anomalier och parameterfelsökning; beställningen inkluderar originalmanualer, ledningar diagram och felsökningsparametermallar. One-stop support + tullklareringsdokument
En komplett uppsättning ILM hybridströmkablar, installationsfästen, LMC-kontroller och kompletta ersättningsmodeller av samma serie tillhandahålls för att säkerställa att utrustningen är komplett; COO ursprungscertifikat, packlistor och CE/RoHS-certifieringar tillhandahålls gratis, vilket underlättar tullklarering i utomeuropeiska hamnar; bulkköp kan tillverkas från fabrik, med priserna som ökar steg för steg, och ett låst pris erbjuds på lång sikt samarbete.
Motor, drivfunktion, effektmodul och återkopplingssystem är integrerade i samma enhet, vilket minskar behovet av externa installationskomponenter.
Den integrerade strukturen kan minska de interna utrymmeskraven för styrskåpet och göra designen av mekanisk utrustning mer flexibel.
I fleraxlig automatiserad utrustning kan Schneider ILM1003P01A0000 minska komplexa ledningar genom en distribuerad installationsmetod, vilket förbättrar utrustningens totala integrationseffektivitet.
Kombinerat med det absoluta värdekodarfeedbacken möter den utrustningens behov för exakt positionering och repetitiva rörelser.
S: Stöd endast styrenheter i Schneider PacDrive3 LMC-serien via Sercos-buss, inte kompatibel med EtherCAT/MODBUS infödd.
S: Suffixet "A" betyder ingen hållbroms, om broms krävs välj modell sluta med 32.
S: Slät okycklad axel, nycklad version modellkod är ILM1003P11A0000.
A: Original nytt förseglat lager tillgängligt; spotgods skickas inom 2-3 dagar, bulkfabrikens ledtid 6 veckor, NCNR ej avbokningsbar.
